Introduction¶
Note
Cette initiation est composée de plusieurs documents : celui-ci, mais aussi d’autres, tels que Configuration de Sketchup, ou Configuration d’AutoCAD . Suivre cette initiation consiste donc à “naviguer” entre différents documents qui ne sont pas tous écrits dans le contexte d’une initiation.
Principe¶
Pour aborder l’utilisation de ces logiciels complémentaires, nous allons réaliser un tâche concrète :
- esquisse d’une maison simple sur Sketchup
- export sur AutoCAD
- impression au format pdf et sur papier
En effectuant ces dessins, nous utiliserons les commandes principales d’édition, modification, export, etc. Nous serons donc sensibilisés à l’environnement du(des) logiciel(s)
Objectif¶
Acquérir des compétences initiales sur les logiciels Sketchup et AutoCAD.
Par le biais d’une mise en situation immédiate, au travers de l’application d’une méthode pas-à-pas, apprendre en faisant bien, la première fois.
Acquérir une méthode de travail reproductible, en maîtrisant le maximum de paramètres (AutoCAD, de par son caractère généraliste, est compliqué à configurer correctement pour le dessin d’architecture), visant l’obtention d’une qualité régulière.
Le projet¶
La recherche du modèle “idéal” à représenter est basée sur des critères multiples :
simplicité : pour apprendre, c’est bien. On modélisera une maison individuelle basique
cohérence : c’est là où la conception architecturale devient raisonnable... (i.e : dimensions entières (cm), ergonomie des pièces, etc.)
- technicité : on en profite toujours pour apprendre quelque chose. Nous nous intéresserons aux réponses apportées à:
- la lutte contre le réchauffement climatique : construction à basse/très basse consommation énergétique
- le développement durable : emplois de matériaux locaux, ayant nécessité peu d’énergie primaire de fabrication, facilement recyclables, etc.
- la santé : utilisation de matériaux ne provoquant pas de maladies à court ou long terme, de façon connue ou supposée, de la mise en oeuvre pendant le chantier au recyclage, en passant bien sûr par l’utilisation au quotidien.
intéressant : un modèle simple d’accord, mais si je pouvais ajouter mon “grain de sel” pour d’améliorer?
Il n’a pas été facile de choisir ... tellement l’offre est vaste en matière de constructions modernes, efficaces, belles.
Je me suis tourné vers un modèle assez évolué, proposé par un consortium d’architectes engagés dans une démarche commune promouvant l’habitat de type Passiv Haus , de la région du Voralberg , fer de lance du développement “durable” en Autriche (quand on pense que 80% des chaudières sont alimentées par du bois, être à la pointe signifie avoir ... 20 ans d’avance par rapport à la France dans le même domaine!)
Voir aussi
- http://www.fixhaus.at/Berchtold%20Typ2.pdf
- la notice du projet, à télécharger : voir Démarrage
- http://www.berchtoldholzbau.com/pages/d_pages/seiten/fix_02.htm
- Si vous parler l’Autrichien couramment
- http://translate.google.fr/translate?js=n&prev=_t&hl=fr&ie=UTF-8&u=http%3A%2F%2Fwww.berchtoldholzbau.com%2Fpages%2Fd_pages%2Fseiten%2Ffix_02.htm&sl=de&tl=fr&history_state0=
- Version traduite automatiquement par Google ... si vous désirez progressez en Autrichien (le site est composé de beaucoup d’images fixes, non pas de texte)
- http://www.dailymotion.com/video/x24or4_vorarlberg-une-provocation-construc
- voilà comment tout à commencé ...au pays du développement*désirable*
Aperçu en images¶
et un de plus!

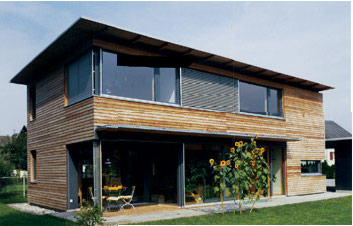

Modèle “Berchtold type 2” original
Variante plus ouverte
Façade Nord

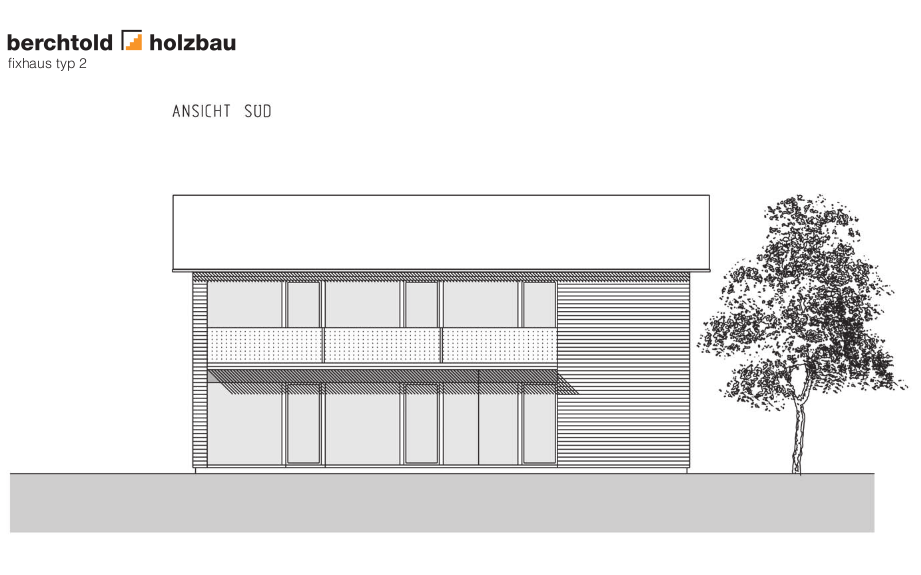

Façade Sud

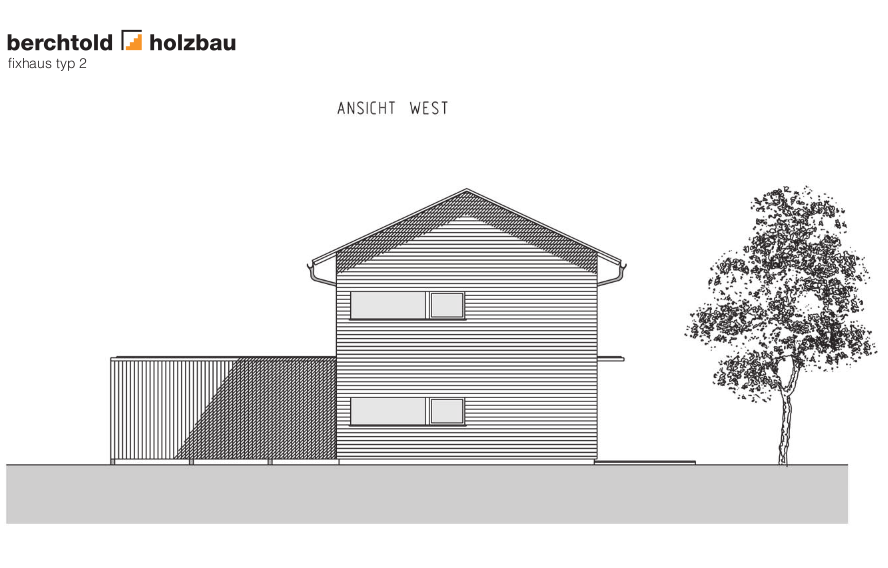

Façade Ouest

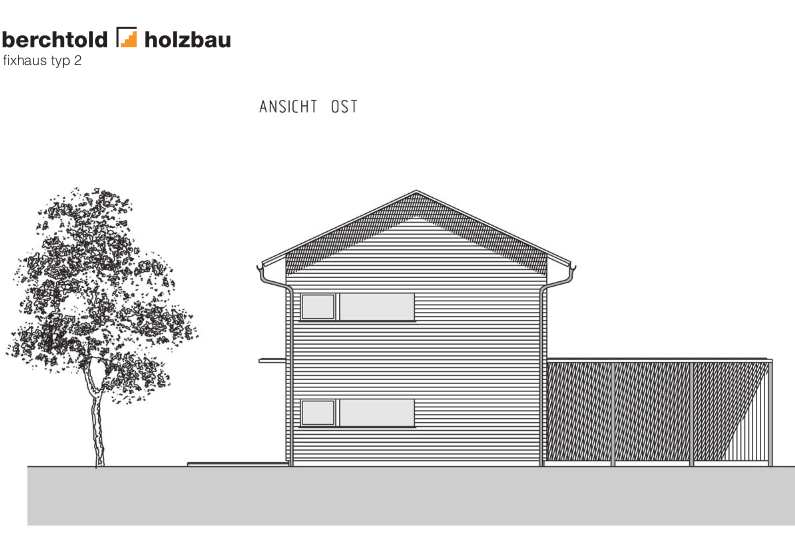

Façade Est

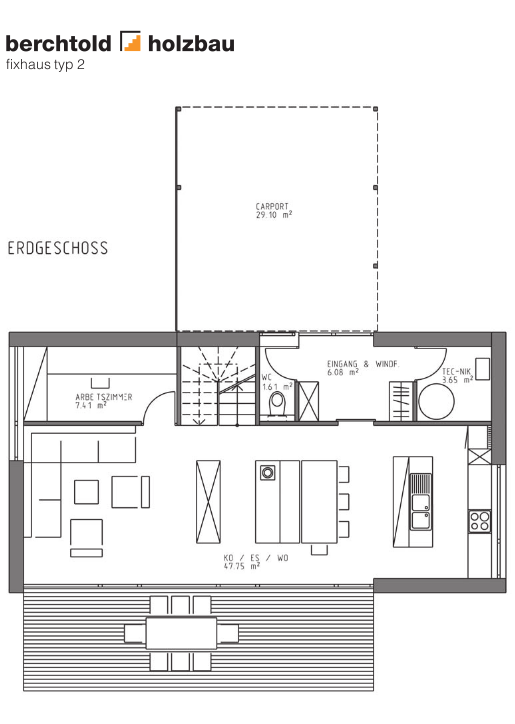

Plan Rez de chaussée
Plan Étage
Analyse du modèle¶
- Type de construction
- habitation individuelle isolée, formes simples, sur 2 niveaux.
- Principes “PassivHaus”
- isolation thermique renforcée (pas ou peu de ponts thermiques, isolation par l’extérieur, fenêtres triple-vitrage, etc.), prise en compte globale des phénomènes thermodynamiques en reagard des migrations de vapeur d’eau grande étanchéité à l’air (jonctions sol/murs, murs/murs, murs/planchers, murs/toit, murs/menuiseries, etc.), forme massive peu sensible aux fluctuations thermiques apport solaire passif : maximum de vitrages au Sud et minimum d’ouvertures au Nord VMC “double-flux” (récupération calories sur air vicié extrait) géothermie : puit canadien (récupération calories/frigories sur air “souterrain”), réseau fluide caloporteur (horizontal = 2 X surface construite! ou vertical, sur nappe phréatique) régulation de type “logique floue”, axée sur la détection de présence (i.e. la VMC se déclenche si il y a du monde, etc.)
- Modularité
- la conception architecturale inclut la fabrication qui est en général industrielle : il n’y a plus de contrainte météorologique, la qualité d’exécution est augmentée car mieux contrôlable et le coût total est diminué. Le chantier n’est plus qu’un lieu d’assemblage de panneaux formant des murs.
- Matériaux
- bois : structure, revêtements, etc.
